RES-CH-106 : qu’est-ce que c’est ?

Vous ne savez pas ce qu'est une fiche standardisée ? Lire la définition.

Un projet de raccordement à un réseau de chaleur ? Hellio vous accompagne

La signification de ce code

Le nom des fiches respecte un modèle qui facilite leur identification :

• RES : opération dans le secteur des réseaux ;
• CH : sous-secteur chaleur et froid ;
• 106 : numéro dédié à cette opération, pour la différencier de la récupération de chaleur fatale pour valorisation vers un réseau de chaleur ou vers un tiers (RES-CH-108) ou pour l'isolation des points singuliers sur un réseau de chaleur (RES-CH-107) par exemple.

La fiche RES-CH-106 explique donc toutes les modalités et conditions à remplir pour profiter d'une « prime énergie » lorsque l'on souhaite mettre en place un calorifugeage des canalisations d’un réseau de chaleur.

Le contenu de la fiche RES-CH-106 : Mise en place d’un calorifugeage des canalisations d’un réseau de chaleur

Secteur d’application

Réseaux de chaleur existants. L'opération en question concerne un réseau de chaleur principal desservant des bâtiments appartenant à au moins deux abonnés différents.

Dénomination

Calorifugeage du Réseau Primaire de Chaleur

Cette opération consiste à isoler thermiquement (calorifugeage) les canalisations, enterrées ou en caniveau, du réseau primaire de chaleur, sur tout ou partie de celui-ci.

Définition du Réseau Existant

Un réseau de chaleur est considéré comme existant si sa première livraison de chaleur est antérieure d'au moins un an à l'engagement du calorifugeage.

Conditions pour la délivrance de certificats

Les canalisations enterrées ou en caniveau concernées sont : aller ou retour pour les réseaux d'eau chaude (≤ 110°C) ou surchauffée (> 110°C) ; et aller pour les réseaux de vapeur.

La conductivité thermique λ de l’isolant est inférieure ou égale à 0,06 W/m.K.

L’isolant installé garantit que le coefficient de perte thermique Umax (W/m².K) est inférieur aux valeurs du tableau suivant (où « DN » est le diamètre nominal de la canalisation) :

La colonne « Classe 4 » du tableau ci-dessus concerne les canalisations qui satisfont aux exigences de la classe d’isolation thermique 4, telle que définie par la norme NF EN 12828.

La colonne « Séries 1, 2 et 3 » du tableau ci-dessus s’applique aux canalisations respectant les exigences relatives aux séries d’isolation thermique 1, 2 et 3 définies par la norme NF EN 253.
Pour des diamètres nominaux intermédiaires, une extrapolation linéaire peut être réalisée.

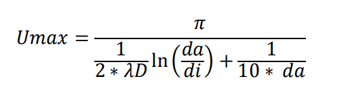

Le coefficient de perte thermique Umax (W/m².K) est calculé au moyen de la formule suivante :

où :

λD (W/m.K) est le coefficient de conductivité thermique de l’isolant,

da (m) est le diamètre de la conduite avec isolant,

di (m) est le diamètre de la conduite sans isolant.

Est éligible l'installation d'une canalisation pré-isolée respectant le coefficient de perte thermique. La preuve doit mentionner l'isolation, le fluide (eau chaude, surchauffée, vapeur), la longueur (m), le diamètre nominal (mm), et les caractéristiques de l'isolant (conductivité en W/m.K, épaisseur). Un descriptif spécifique, daté et signé par le bénéficiaire et le gestionnaire, doit préciser la portion isolée (longueur, diamètre), le type de fluide et la durée annuelle d'utilisation (année calendaire précédant l'achèvement), identifiant le réseau.

Durée de vie conventionnelle

30 ans.

Montant de certificats en kWh cumac

Le calcul des certificats dépend du diamètre nominal (DN), de la longueur (L) de chaque élément de canalisation et de la durée annuelle d’utilisation du réseau.

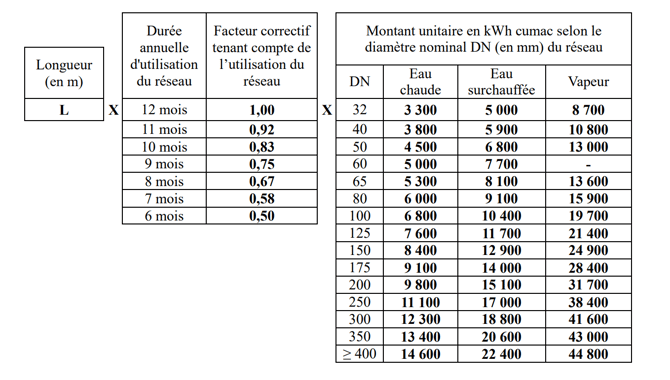

Cela s'applique aux canalisations conformes à la classe d’isolation thermique 4 de la norme NF EN 12828.

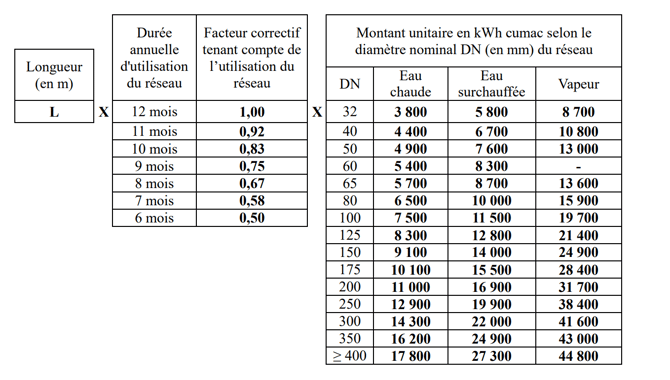

Pour les canalisations respectant les exigences relatives aux séries d’isolation thermique 1, 2 et 3 définies par la norme NF EN 253 :

Le Diamètre Nominal (DN) est une valeur entière de référence qui dimensionne les éléments d'une tuyauterie, excepté ceux désignés par leur diamètre extérieur ou intérieur.
